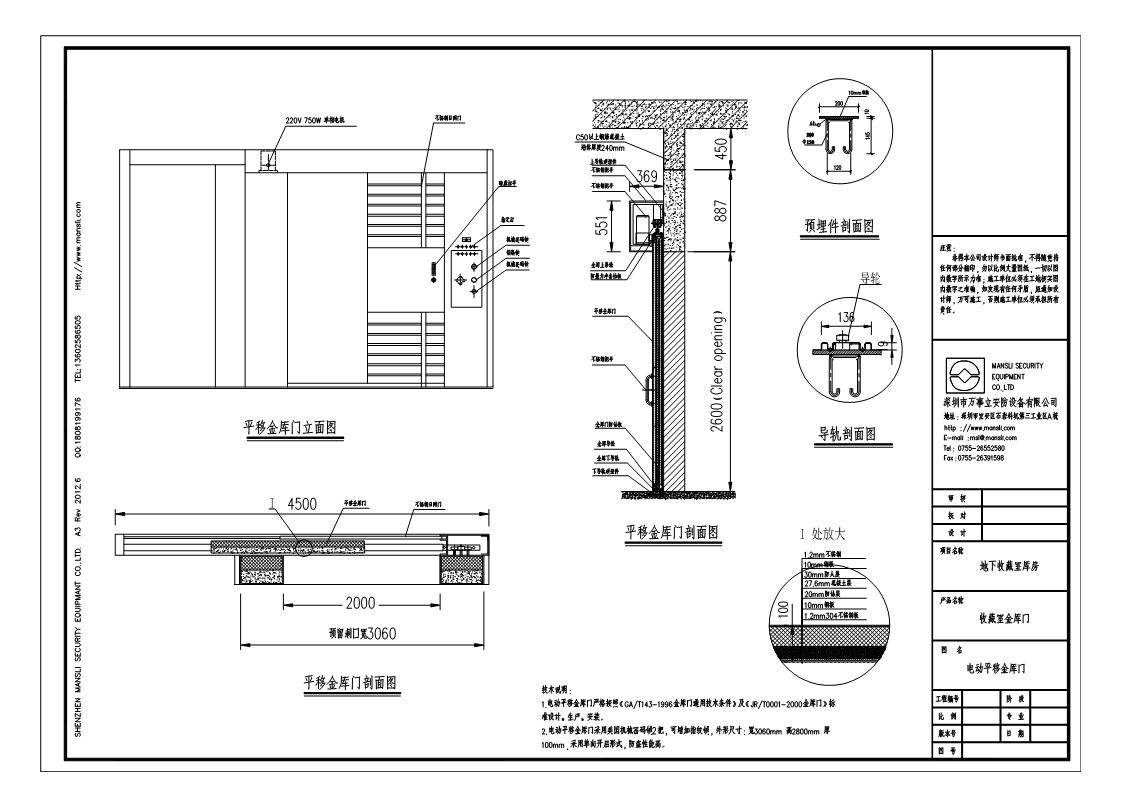

C級金庫門結構圖及產品說明

發布時間：：2023-06-14 15:23:16 來源：金庫門瀏覽次數：次

一、金庫門（鎖）的執行技術標準

1、金庫門的制造和安裝符合中華人民共和國金融行業標準（金庫門JR/T0001-2000）和中華人民共和國公共安全行業標準（金庫門通用技術條件GB/37481-2019）。

2、金庫門用組合密碼鎖符合中華人民共和國金融行業標準（組合鎖JR/T0002-2000）和中華人民共和國公共安全行業標準（金庫門通用技術條件GB/37481-2019）IR類要求。

3、產品通過公安部安全與警用電子產品質量檢測中心的檢驗。

4、金庫門性能需求，達到3級或C級防護標準，抗強力破壞的凈工作時間不小于2小時,耐火極限時間達到6個小時。強力破壞工具包括：各種普通手工工具、便攜式機械或電動工具、硬質合金鉆頭、施壓裝置或機械、砂輪、動力鋸、鉆孔工具、助熔棒和切割炬等。

二、不銹鋼金庫門規格

金庫門外框尺寸：高2000mm×寬2400mm

三、大門金庫門的結構及性能

金庫門的基本結構包括：門框、門扇、鉸鏈、門栓開合機構、三鎖聯動裝置等。

1、不銹鋼門框結構

門框由前框、后框、內外側板、連結板、加強筋板組成。

采用40#槽鋼及4mm鋼板冷加工折彎焊接成形。外表面包覆1.2mm厚SUS304防磁絲紋不銹鋼板。前框安裝鉸鏈處內墊10mm厚鋼板，門框內腔作加強筋板，確保整體剛性。門框四周作止口，門框開啟側各鑲裝6個不銹鋼鎖栓孔套。

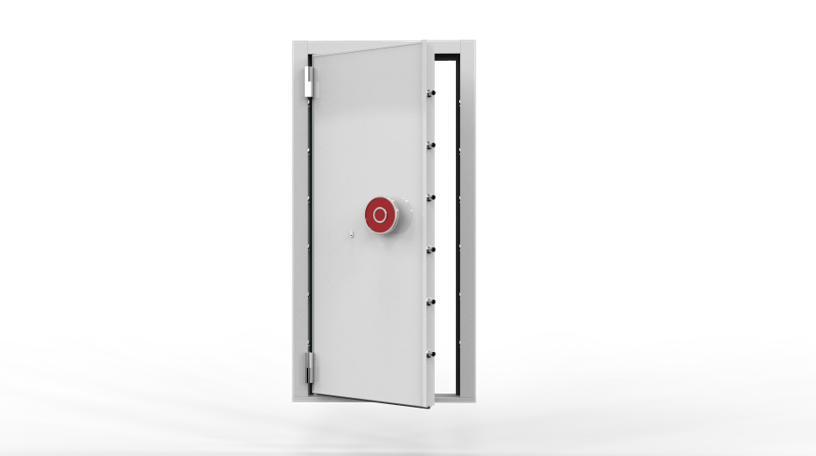

2、門扇結構

門扇由主門板、防鉆防切割層填充材料、外飾板、后蓋板組成。

門扇內腔設置鎖栓傳動機構、進口組合密碼鎖、三鎖聯動裝置。防護層厚度120mm厚,其結構為：防護層為1.2mm不銹鋼+10mm鋼板+30mm防鉆板+32mm鋼筋混凝土+40mm防火層+4mm鋼板+2mm不銹鋼。具有防火、防腐、防鉆、防電弧功能。防護級別為人總行《金庫門JR/T0001-2000》標準：3級，抗強力破壞凈工作時間大于2小時。等同于公安部《金庫門通用技術條件GA/T143-1996》C級。

后蓋板采用1.2mm厚SUS304防磁絲紋不銹鋼板制作，并有改變密碼號的小孔，方便使用。

3、門軸

門軸由鉸鏈板、上鉸鏈體、下鉸鏈體、鉸鏈軸、向心球軸承、單向推力球軸承、等組成。

門鉸鏈設計承重力50KN。上下鉸鏈體內鑲裝推力軸承與向心軸承，保證門扇開啟輕便靈活，一人可自如開閉，開啟力不大于80N。

4、門閂開合機構

門閂開合機構由操作手輪、齒輪、齒條、鎖栓導向套、鎖栓連接板、軸承等部件組成。

門扇開啟側有6個φ38實心不銹鋼鎖栓固定于鎖栓連接板上。由軸承滑道支承，每個鎖栓通過導向套向外升出。性能特點：

（1）門閂開合機構由軸承滑道支承，并且每個鎖栓通過導向套向外升出，因此具有操作運動靈活，定位精密準確。經久耐用。門閂開啟力不大于30N。

（2）具有可靠的防撬、防盜、防破壞能力，即使外力破壞掉裸露在外的門鉸鏈，門扇也不能被打開。

5、三鎖聯動裝置

三鎖聯動裝置由滑板座、滑板蓋、上下滑板、斜面滑板、導向座等部件組成。

三把沙金6730組合密碼鎖分別與三鎖聯動裝置的三個斜面滑板連接。由于該裝置的特殊工作原理，可以實現在三把鎖中任意開啟兩把密碼鎖，門即可開啟的功能。

6、鎖具配置

金庫門配置三把由S&G公司生產的6730組合密碼鎖。機械密碼鎖經過美國“UL”認證。鎖的密碼組合不小于108，鎖具符合金融行業標準《組合鎖JR/T0002-2000》中的等級標準。

外形尺寸：1、刻度盤直徑￠73*厚28mm；2、底碟直徑￠95*厚19mm

密碼鎖鎖舌伸出長度為20mm，其鎖舌與孔配合間隙為1mm，機械密碼鎖在承受3000N側向靜壓力后，鎖可以正常使用，密碼鎖刻度盤在承受1600N靜拉力作用和50Nm扭矩后，轉動芯軸無明顯損壞，傳動機構能正常工作，開鎖的鎖舌機構使用壽命不小于1X105次，密鑰量不小于1X105種，防技術開啟時間為大于1440min。

7、格柵門

格柵門由304型材及圓管等焊接而成，鎖具配備金點子防盜鎖，防止金庫進出的尾隨。

8、防水

金庫門門扇配備有防水壓緊機構，門扇四周鑲有防水密封膠條，關緊門扇后，整樘金庫門在5m的水深，經過30min門體無滲水。
